GW1-12系列戶外高壓隔離開關
更新：2018-3-8 上午 12:53:46點擊：
- 產品品牌上海山門
- 產品型號GW1-12
產品介紹
| 結構簡介 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

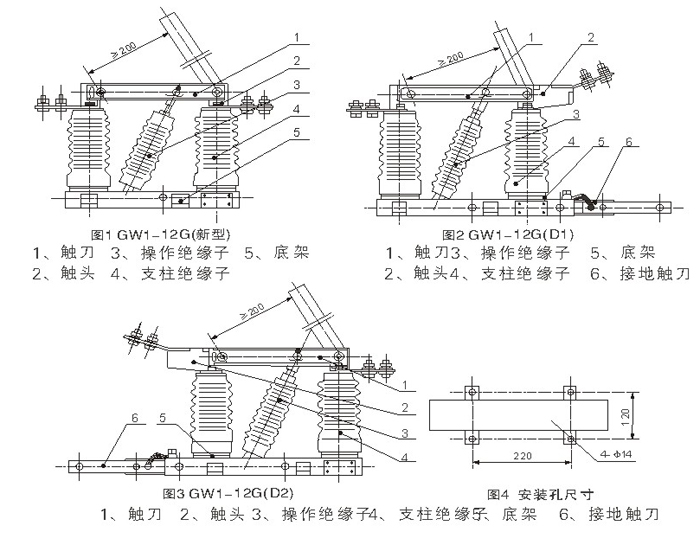

GW1-12型戶外高壓隔離開關適用于裝置在戶外高壓配電設備線路上，供線路在有電壓，無負載時切斷線路及轉換線路之用。本產品是由三個單獨的單極隔離開關組成的三相電器。每個單極隔離開關都具有相同的組成部分，如底座支柱絕緣子，前后靜觸頭，閘刀及弧角等。 GW1-12G型戶外高壓隔離開關是針對遠GWI開關存在的一系列問題，按現行的國家標準和國際標準改型設備而成的一種新型開關。開關本身帶有接地閘刀，能有效地防止“帶電掛地線和帶地線合閘”等誤操作，操作人員也不必再另掛接地線。該產品其電氣性能和機械性能優良，已全面達到國家標準GB1985及其第一號修訂和國際電工標準IEC129、IEC694的要求，是現行10KV級戶外隔離開關的更新?lián)Q代產品。 GW1-12連體型戶外高壓隔離開關屬雙柱垂直開啟式，配用的手動操作機構為CS8-5D防雨型，電動操作機構為CX-6型。笨產品為三相共底架閘刀式開關，可分為底架、絕緣子及導電部分，底架由轉軸及彎板和角鋼焊成的框架組成，底架上固定六個觸座組成，用彈簧壓緊。分閘時由操作拐臂帶懂轉軸旋轉，使操作絕緣子向上頂著閘刀和觸頭分開，閘刀繞觸座旋轉，觸頭也在閘刀的帶動下向上移動至分閘位置。合閘時由操作拐臂帶動轉軸旋轉，使操作絕緣子拉著閘刀向下轉動，在和觸頭向遇后帶懂觸頭旋轉，一起轉至合閘位置。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GW□-12、17.5、24（DW）型戶外高壓隔離開關技術參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
