產品介紹
概述
ZW8－12系列戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶外高壓開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
ZW8－12G是由ZW8－12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用，也可自備電源，有內置PT與外置PT。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。
ZW8－12型號及其含義
ZW8－12主要技術參數
|
|
|
序號
|
名稱
|
單位
|
數據
|
|
6.3KA
|
12.5KA
|
20KA
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
最高工作電壓
|
kV
|
12
|
|
3
|
額定電流
|
A
|
630
|
|
4
|
額定短路負載開斷電流
|
kA
|
6.3
|
12.5
|
20
|
|
5
|
額定短路關合電流(峰值)
|
kA
|
16
|
31.5
|
50
|
|
6
|
額定峰值耐受電流
|
kA
|
16
|
31.5
|
50
|
|
7
|
額定短時1min耐受電流
|
kA
|
6.3
|
12.5
|
20
|
|
8
|
額定絕緣水平
|
工頻耐壓(干式)
|
kV
|
42
|
|
雷電沖擊耐壓(峰值)
|
75
|
|
9
|
額定操作順序
|
|
分-0.3S-合分-180S-合分
|
|
10
|
機構壽命
|
次
|
10000
|
|
11
|
額定短路開關電流開關次數
|
次
|
30
|
|
12
|
操作機構額定合閘電壓
|
V
|
110,220
|
|
13
|
操作機構額定分閘電壓
|
V
|
110,220
|
|
14
|
觸頭開距
|
mm
|
11±1
|
|
15
|
超行程(觸頭彈簧壓縮長度)
|
mm
|
3
|
|
16
|
三相分、合閘不同期性
|
ms
|
≤2
|
|
17
|
觸頭合閘彈跳時間
|
ms
|
≤2
|
|
18
|
平均分閘速度
|
m/s
|
1.0±0.2
|
|
19
|
平均合閘速度
|
m/s
|
0.7±0.15
|
|
20
|
分閘時間
|
最高操作電壓下
|
s
|
0.015-0.05
|
|
最低操作電壓下
|
0.03-0.06
|
|
21
|
合閘時間
|
s
|
0.025-0.05
|
|
22
|
各相主回路電阻(組合斷路器主回路電阻)
|
μΩ
|
≤120(≤200)
|
|
23
|
動靜觸頭允許磨損累計厚度
|
mm
|
3
|
|

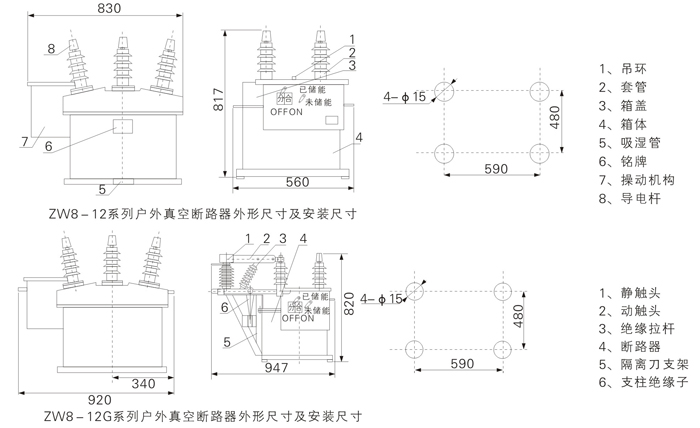

ZW8－12外形及安裝尺寸圖
注：用戶如有特殊要求，可與我廠協商后確定。
