(H)GW9-12戶外高壓隔離開關
更新：2018-3-8 上午 12:22:53點擊：
- 產品品牌上海山門
- 產品型號(H)GW9-12
產品介紹
| GW9概述 |
|
1）本產品為三相線路系統單相使用，結構簡單、經濟、使用方便。 2）笨產品為單斷口垂直打開式結構，單極隔離開關支柱絕緣子安裝在各自底架上，主要由底座、支柱絕緣子、主導電回路部分、自鎖裝置等組成。采用閘刀式結構分合閘達到切斷和閉合線路，每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣構棒操作機構部分，閘刀有自鎖裝置。 |
| GW9動作原理 |
| 1）隔離開關分合時用絕緣構棒操作，絕緣構棒扣住隔離開關鎖鉤，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作，合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸選裝，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。 |
|

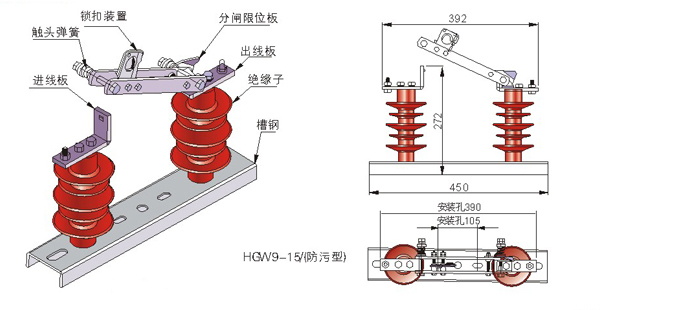

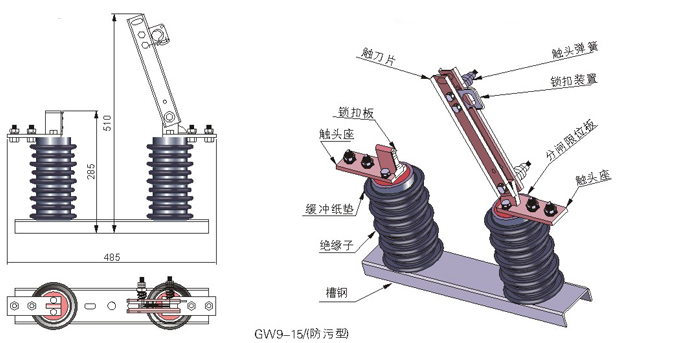

GW9結構圖 |
| GW9主要技術參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

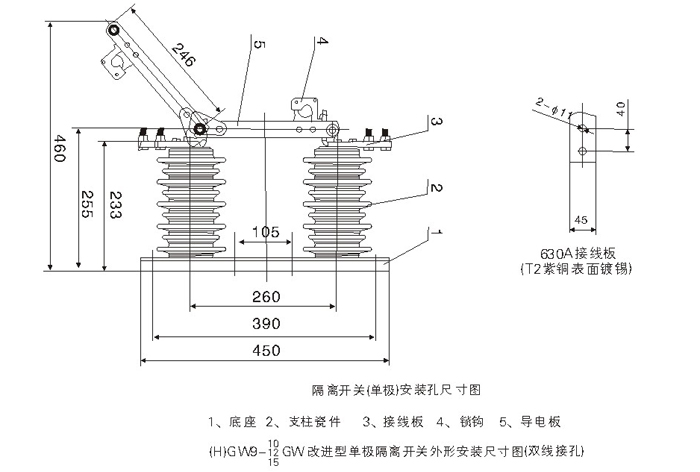

| GW9-12外形及安裝尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
