ZW32M-12系列戶外高壓永磁真空斷路器
- 產品品牌上海山門
- 產品型號ZW32M-12
ZW32M-12型戶外高壓永磁真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。
該型產品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。

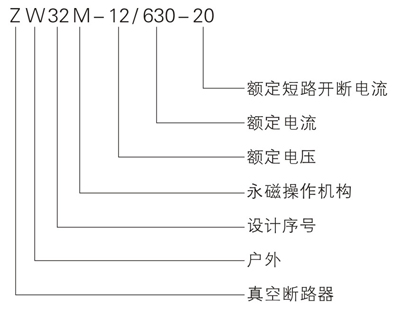

型號及其含義
主要技術參數
外形及安裝尺寸圖
序號
項目
單位
參數
1
額定電壓
kV
12
2
額定頻率
Hz
50
3
額定電流
A
630
4
額定短路開斷電流
kA
20
5
額定峰值耐受電流(峰值)
kA
50
6
額定短時耐受電流
kA
20
7
額定短路關合電流(峰值)
kA
50
8
機械壽命
次
10000
9
額定短路開斷電流開斷次數
次
30
10
工頻耐受電壓(1min)；(濕)(干)相同、對地/斷口
kV
42/48
11
雷電沖擊耐受電壓(峰值)相間、對地/斷口
kV
75/85
12
二次回路1min工頻耐壓
kV
