FN3-12戶內高壓負荷開關
更新：2018-3-7 下午 10:05:31點擊：
- 產品品牌上海山門
- 產品型號FN3-12
產品介紹
| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||||
| FN3-10型戶內負荷開關的外形與一般戶內隔離開關相似（圖1）開關的底部為框架2，傳動機構裝于其中�？蚣苌涎b有六只絕緣子，上部的三只絕緣子3兼作支持件與氣缸之用，活塞裝于其內，由主軸帶動，下部的三只絕緣子僅起支持作用。上、下絕緣子上均裝有觸座。導電部分由閘刀與觸座組成，閘刀6與下觸座8之間靠六片形彈簧片因緊，在閘刀的端部裝有弧動觸頭5，上觸座4為主靜觸頭。 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
使用環境條件 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
本負荷開關適用于下列工作環境： 1、海拔不超過1000米； 2、周圍空氣溫度不高于+40℃ 及不低于-10℃ 。 3、空氣相對濕度不大于90%的戶內場所（當溫度為+25℃） ； 4、無導電性塵埃的環境中； 5、無破壞金屬和絕緣的腐蝕性氣體的物體； 6、無劇烈震動和沖擊的地方； 7、無燃燒與爆炸危險的環境中。 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技術參數 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 負荷開關所配帶的熔斷器型號及參數 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

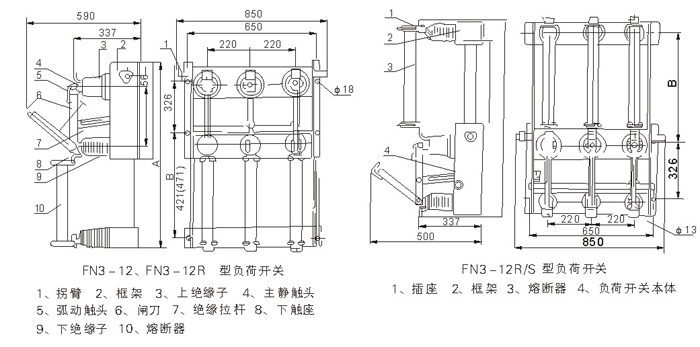

外形及安裝尺寸 |
||||||||||||||||||||||||||||||||||||||||||||||||

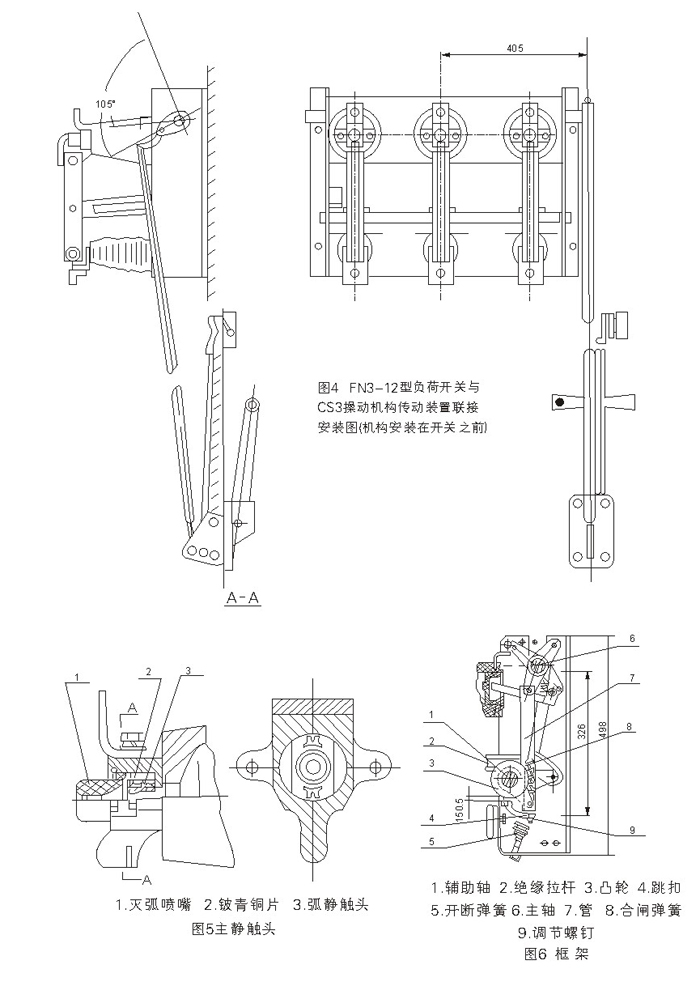

安裝示意圖
